寻回梦想,尽享全景声之妙——大连家庭影院安装项目案例鉴赏

[复制链接]
发表于 2016-8-22 10:52:47 | 显示全部楼层 |阅读模式
设计大赛
方案实施方类别: 影音设计师
地理位置: 大连金地艺境
用户需求的基本描述: 大连金地艺境由高低错落的叠院洋房和景观高层组成,美国褐石风格,3万余平方米湿地公园位其侧。褐石风格本身代表着一种中产、富足、美好、雅致的生活状态。在这样的环境里生活,家庭影院自然不可或缺
整体资金投入(包括设备与装修等): 32万
视听室空间信息: 35.25平方米( 4.8m*6.9m* ),地下独立视听室
周边布局概括性描述: 业主精装修:豪华别墅地下室
信号源设备: OPPO BDP-103D 蓝光播放机
视频设备: SONY VW48es投影机
Harkness 150寸0.4微孔增益透声幕布
音响设备: 影院主箱SonanceCinema LCR12只
影院中置:SonanceCinema LCR1 * 1只
影院环绕:SonanceVP82 * 4只
影院低音:EarthquakeMKVI-15BLK * 1只
全景音箱:SonanceVP80R * 4只
杜比全景声放大器 :Integra DTR-70.6
娱乐设备: SOUNDPOWER KX-512音箱 * 2只
SOUNDPOWER MA900专业功放 * 1台
Vinal X5效果器一台
雷石 3T点歌机一台 22寸触摸屏1个
BBS B520无线话筒 * 2套
智能系统: 美国Control4 C4-HC250-BL-1一套
其它设备: dFiM premu音乐播放器一台
中电声学—“声韵”声学产品整体装修
美国Golden Sound HDMI线材
美国YYH发烧音箱线材
建声、项目管理及调试服务
THX、CEDIA、HAA、ISF技术工程师服务
影院的构建过程、声学和光学处理及特别设计: 这间位于美丽的海滨城市大连的私人影院的总面积为35平方米,由于在影院施工之前就与业主有很多的沟通,因此业主在装修房子时完全按照影音设计师提供的影院最佳比例设计,达到1:1.43这样一个比例,观影非常完美,对后期的声音调校也非常有利
系统调试与设计者心得: 影音汇专业技术人员用HAA系统调试包对整个影音系统进行了专业调试,结果显示,在各种复杂使用环境中测试相当稳定,包括一些突发性事件的应急处理手段。播 放影片测试后的整体效果:即使目前全景声的片源不多,但是通过《杜比全景声演示碟2015》、《三打白骨精》、《熊出没》这3部大片的试播,我们依然能够 感受到AVR-X2200W在家用全景声环绕声效果表现十分出色。我们测试的环境是7.1.4的全景声系统,完全由AVR-X2200W进行功率输出。
整体风格与效果: 这间浓缩了专业影院精华的小房间影音室在美学设计上也毫不逊色,从照片可以看出这间影院的极致简约,设计者以居住者的角度揣摩,结合对色调、材质、比例与灯 光的感知力,致力达到视觉整体的协调性。整间影音室星空闪烁,祥云朵朵。蓝色灯带与白色的投影仪相得益彰,非常漂亮。柔和的黄色灯光与声学模块的间隙中透 出来的紫色、蓝色灯光使房间观感更加的舒适、温馨。
花絮: 一场电影给予我们的力量、希望和梦想,实现在家这个触手可及的地方。
“在这里不仅可以观赏精彩大片、和家人朋友嗨歌,更可以在繁华忙碌之中,寻找平和宁静的心灵,寻回年轻时的梦想。”业主说。
由于对影音的爱与执着,使业主和影音汇的设计师及技术人员有着很多共同语言,并很快就成为朋友,无话不谈,在商讨中完成这个令业主非常满意的私人影音室。
如今影院已完全融入住房的整体设计当中。拥有一间向往以久的私人影音室,业主及家人的生活将更加的完美。
参赛者真实姓名: 隐藏内容
联系电话: 隐藏内容
联系地址: 隐藏内容
公司名称及介绍: 影音汇(北京)科技发展有限公司

基本情况介绍

地理位置:

大连金地艺境

整体资金投入:

32万(含声学装修)

视听室空间信息:

35.25平方米( 4.8m*6.9m* ),地下独立视听室



公司名称及介绍:

影音汇(北京)科技发展有限公司

本项目设计师:


顾百万,影音汇高级工程师、空间设计师


THX(Tomlinson Holman Experiment)卢卡斯(Lucasfilm)认证工程师,CEDIA国际智能电子系统设计与定制安装协会认证工程师。

代表作品:远洋Lavie、润泽庄园、北辰红橡树等等。

用户需求的基本描述:

大连金地艺境由高低错落的叠院洋房和景观高层组成,美国褐石风格,3万余平方米湿地公园位其侧。褐石风格本身代表着一种中产、富足、美好、雅致的生活状态。在这样的环境里生活,家庭影院自然不可或缺。

业主本身是一个影音爱好者,还是发烧级的。为了自己的爱好,早在90年代初就跑遍了北上广,拥有一个属于自己的影音空间,是他一直以来的梦想。如今住房有了地下室,便再次萌生做个标准影音室的念头。因对影音要求很高,经多方比较,他找到国内私人影院领导者——影音汇做私人订制,为其设计装修一间标准影音室,满足家人的多种娱乐需求,实现自己多年的梦想。



周边布局概括性描述:

业主精装修:豪华别墅地下室


所用器材列表

影音室采用7.1.4 DOLBY ATMOS音响系统+视频系统

信号源设备:

OPPO BDP-103D 蓝光播放机

视频设备:

SONY VW48es投影机

Harkness 150寸0.4微孔增益透声幕布

音响设备:

影院主箱SonanceCinema LCR12只

影院中置:SonanceCinema LCR1 * 1只

影院环绕:SonanceVP82 * 4只

影院低音:EarthquakeMKVI-15BLK  * 1只

全景音箱:SonanceVP80R * 4只

杜比全景声放大器 :Integra DTR-70.6

娱乐设备:

SOUNDPOWER KX-512音箱 * 2只

SOUNDPOWER MA900专业功放 * 1台

Vinal X5效果器一台

雷石 3T点歌机一台 22寸触摸屏1个

BBS B520无线话筒 * 2套

智能控制、灯光控制系统:

美国Control4 C4-HC250-BL-1一套

其它设备:

dFiM premu音乐播放器一台

中电声学—“声韵”声学产品整体装修

美国Golden Sound HDMI线材

美国YYH发烧音箱线材

建声、项目管理及调试服务

THX、CEDIA、HAA、ISF技术工程师服务


构建过程、声学和光学处理及特别设计

这间位于美丽的海滨城市大连的私人影院的总面积为35平方米,由于在影院施工之前就与业主有很多的沟通,因此业主在装修房子时完全按照影音设计师提供的影院最佳比例设计,达到1:1.43这样一个比例,观影非常完美,对后期的声音调校也非常有利。

专业的私人影院,离不开科学的声学设计。这个项目从基础施工到外饰面的材料,都严格按照THX和HHA的设计目标进行设计施工。墙面从隔音、吸音到声学模块产品的使用,使声学系数得到保障,整个房间的混响系数控制在专业的0.35。改善了整个房间的声场环境,使主音更加清晰,环绕声更具包围感,更逼真地还原影片原有的音质效果。所有的扩散和吸音处理又与整个房间的造型有着完美的结合。



本项目采用全球最先进的杜比全景声系统,7.1.4声道,实现了360°的环绕声体验,当飞机从头顶上飞过的时候,或是子弹穿过头顶,类似场景的临场的体验更加逼真。再加上可以调整坐躺角度的真皮沙发,将视听体验推上最先进科技和无限舒适的顶峰。根据房间面积和二排座椅观影舒适度配置的150寸大幕,配合高清投影机,还原最逼真色彩。

此影音室的房间虽然不是特别大,但视听设计不局促;影院整体器材造价不高,但整个音响放在空间里非常合适,和整个房间的装修风格相融合,同时兼顾了多功能影音娱乐一体。

施工时,项目工程师严格把关工程质量,从基础的走线到设备点位检查,再到安装前检查,细心安装,一切工作都是为了确保将品质落到实处。

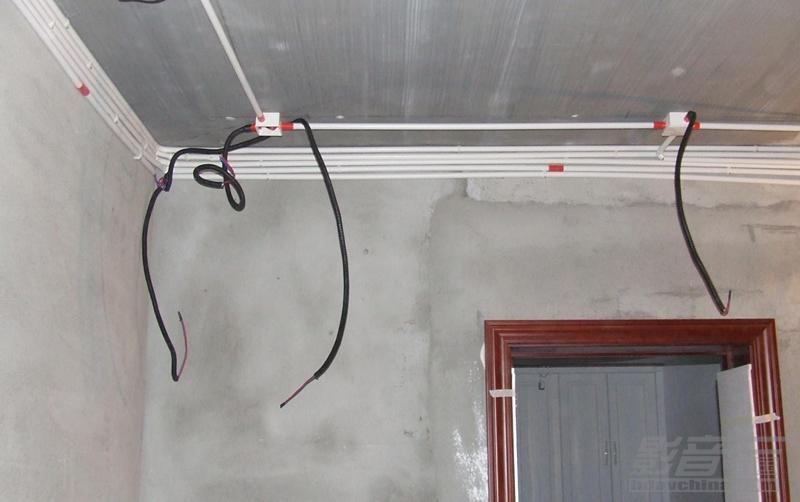

布线

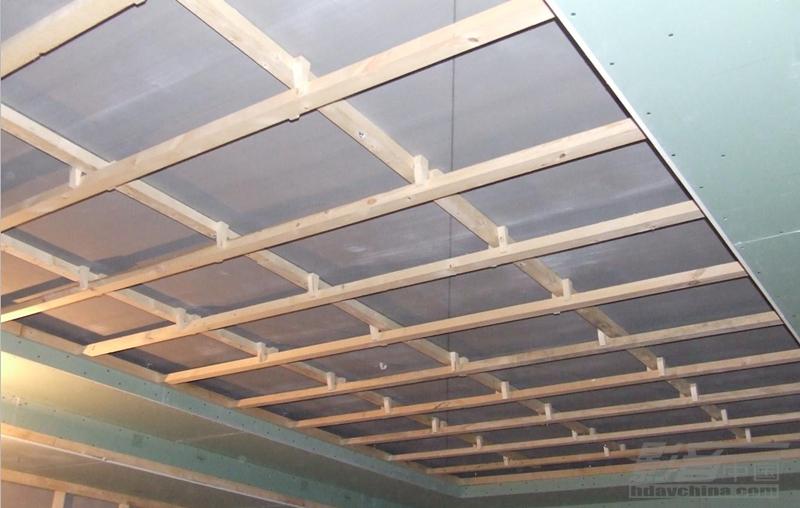

声学装修




系统调试与设计者心得

影音汇专业技术人员用HAA系统调试包对整个影音系统进行了专业调试,结果显示,在各种复杂使用环境中测试相当稳定,包括一些突发性事件的应急处理手段。播放影片测试后的整体效果:即使目前全景声的片源不多,但是通过《杜比全景声演示碟2015》、《三打白骨精》、《熊出没》这3部大片的试播,我们依然能够感受到AVR-X2200W在家用全景声环绕声效果表现十分出色。我们测试的环境是7.1.4的全景声系统,完全由AVR-X2200W进行功率输出。



影院的设备均为世界高端品牌。音响系统采用hi-fi音响,视频系统采用品牌蓝光放映机、3D播放器、各大专业院线使用的百吋专业透声幕布。

这间私人影院使用的音响系统全部隐藏在侧墙及透声幕布的后面。里面功能强悍,外观简洁宽敞,视听效果出色。

播放流畅,色彩高清逼真,音效震撼。所有音箱视频设备的安装非常合适,调效精准,经过精确细致的调整,声场清晰,定位十分准确。

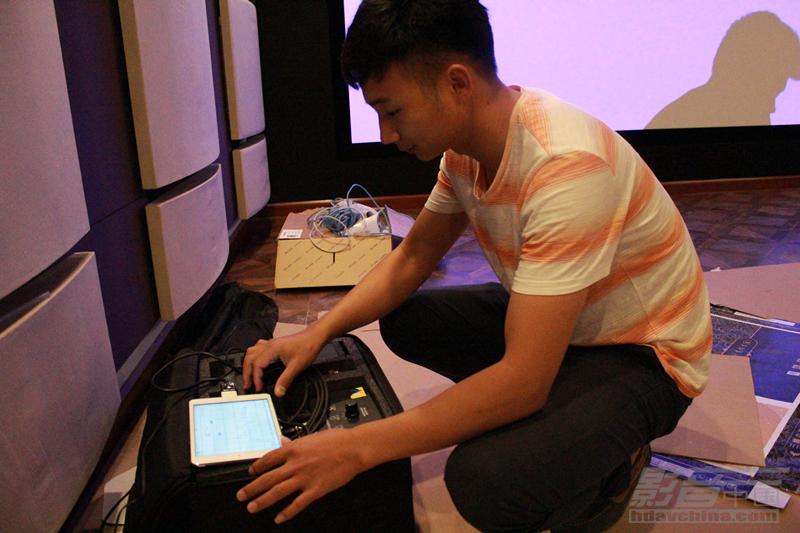

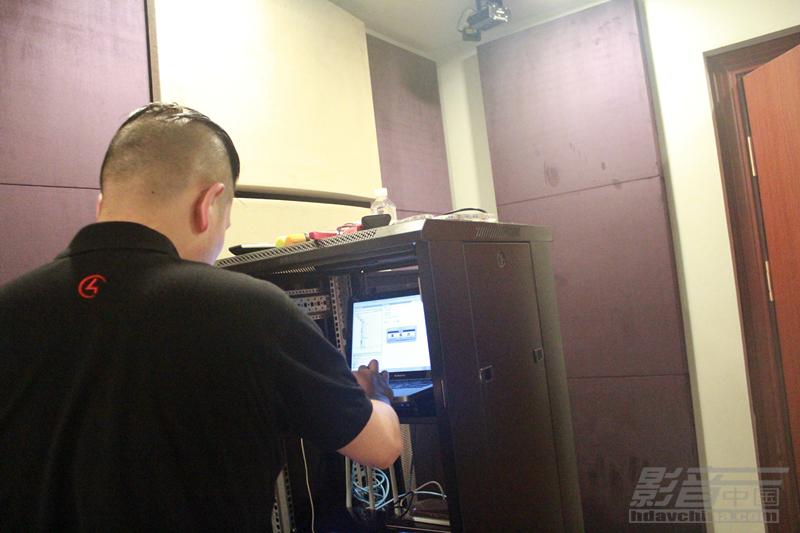

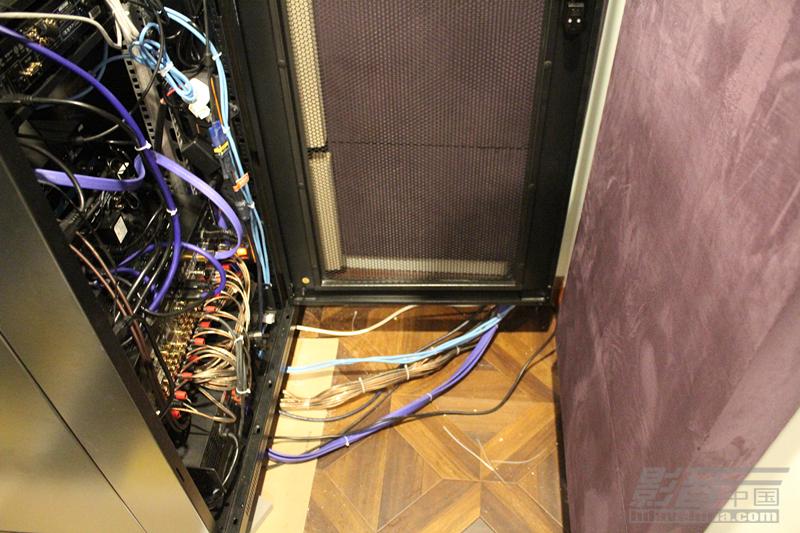

调试


整体风格与效果

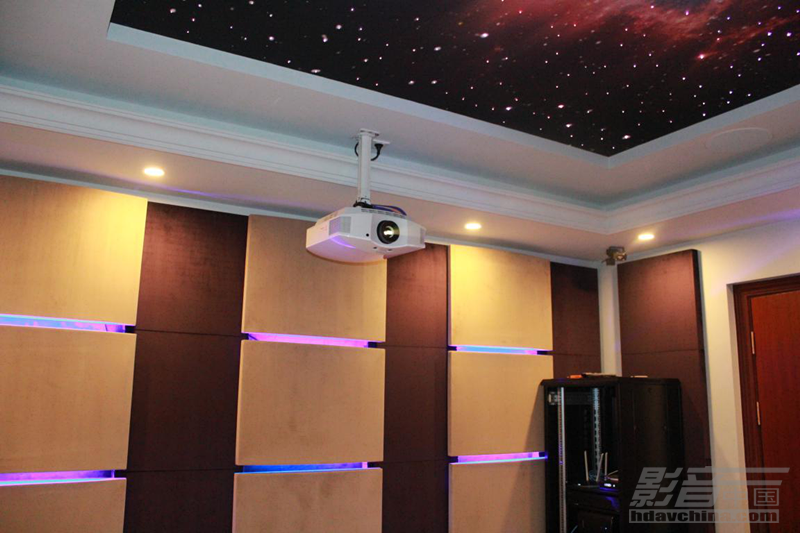

这间浓缩了专业影院精华的小房间影音室在美学设计上也毫不逊色,从照片可以看出这间影院的极致简约,设计者以居住者的角度揣摩,结合对色调、材质、比例与灯光的感知力,致力达到视觉整体的协调性。整间影音室星空闪烁,祥云朵朵。蓝色灯带与白色的投影仪相得益彰,非常漂亮。柔和的黄色灯光与声学模块的间隙中透出来的紫色、蓝色灯光使房间观感更加的舒适、温馨。



影院的空间以专业影音室的比例呈现,更能让观者听到最好的声音效果,将目光牢牢的吸引在屏幕上。

而影院专用的沙发,灯光调节以及智能中控,这些功能都会让业主在观看电影时非常舒适和便利,同时营造一个温馨的氛围!

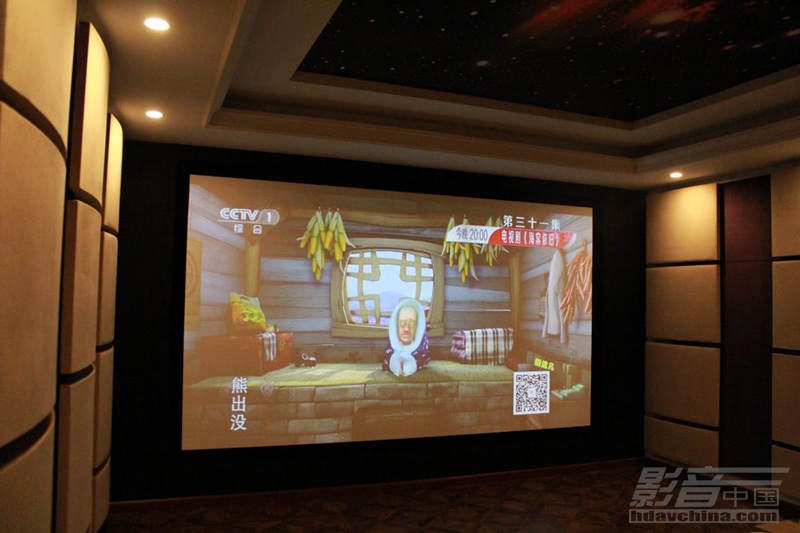

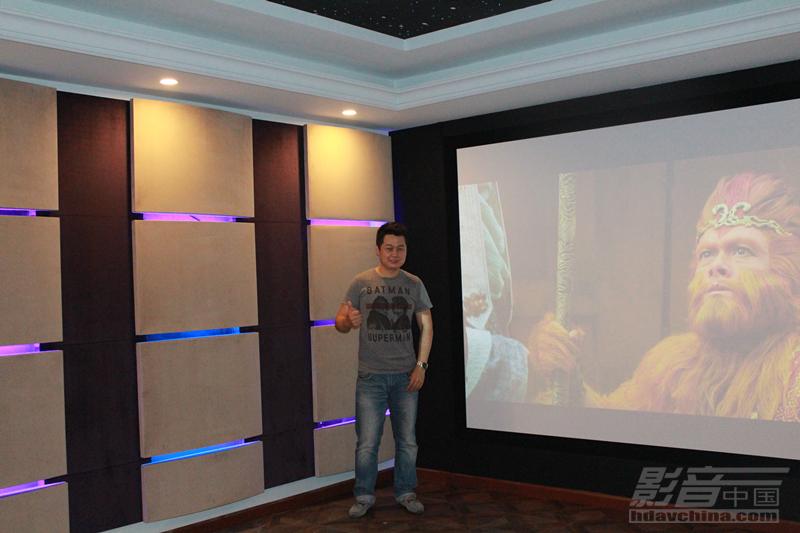

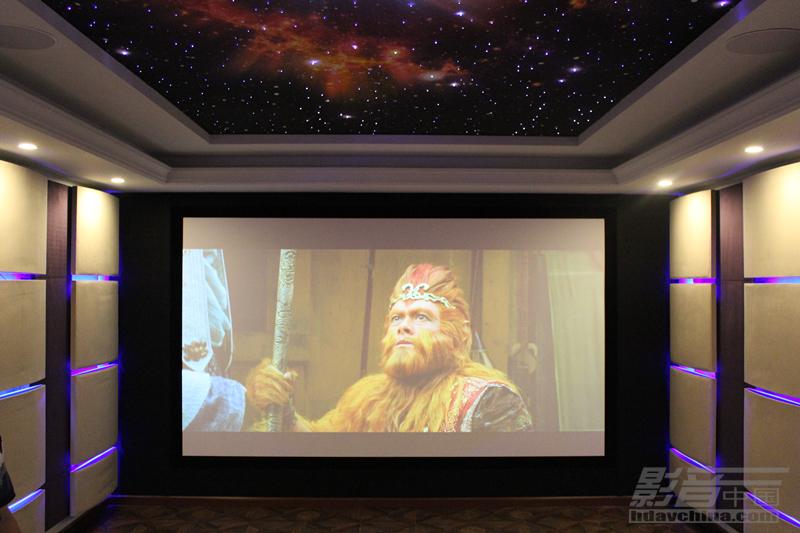

完成后的影音室


花絮

一场电影给予我们的力量、希望和梦想,实现在家这个触手可及的地方。

“在这里不仅可以观赏精彩大片、和家人朋友嗨歌,更可以在繁华忙碌之中,寻找平和宁静的心灵,寻回年轻时的梦想。”业主说。

由于对影音的爱与执着,使业主和影音汇的设计师及技术人员有着很多共同语言,并很快就成为朋友,无话不谈,在商讨中完成这个令业主非常满意的私人影音室。

如今影院已完全融入住房的整体设计当中。拥有一间向往以久的私人影音室,业主及家人的生活将更加的完美。


外景图

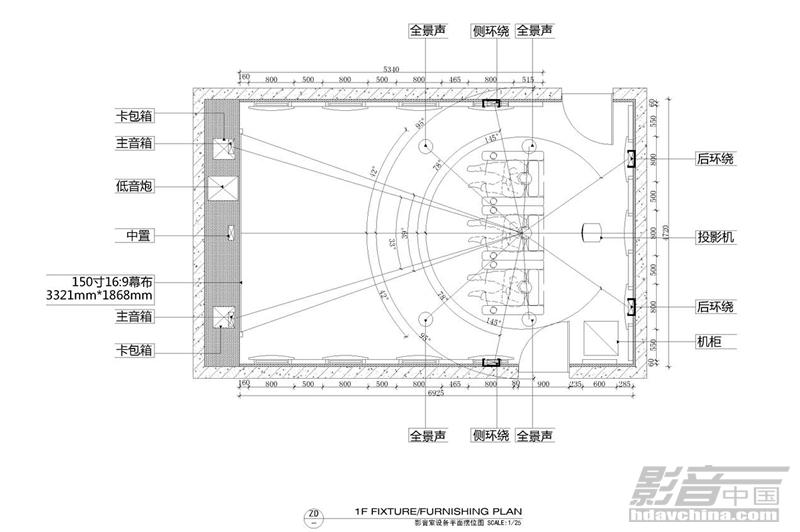

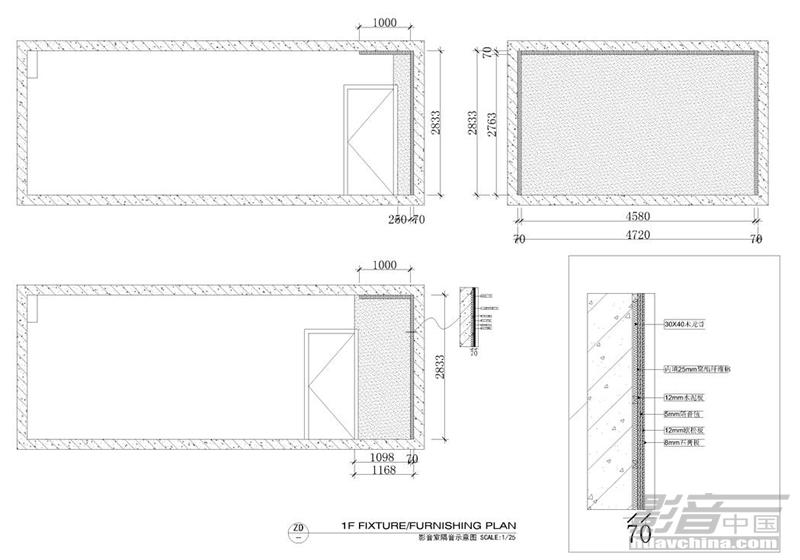

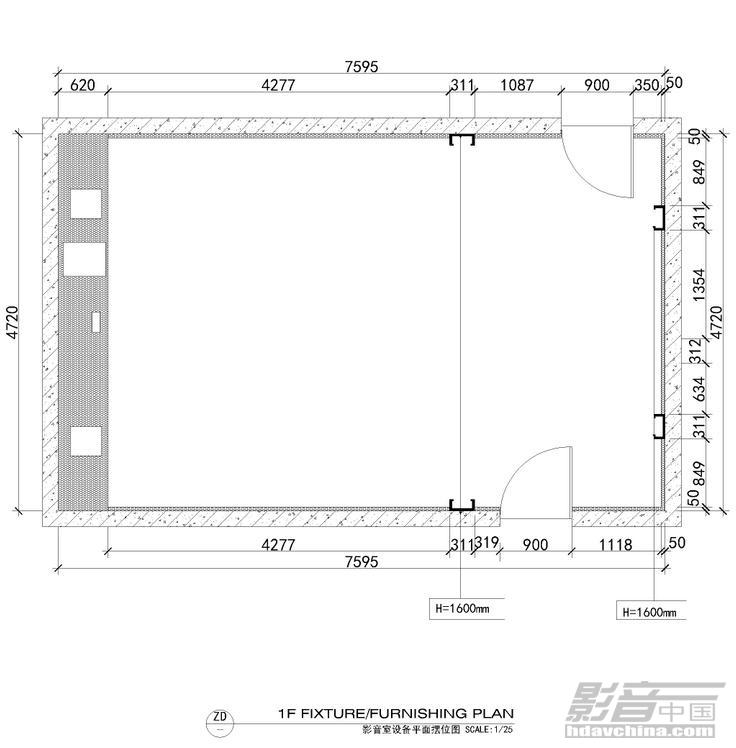

CAD图
