[爱普生家庭影院设计大赛专区] 北京米格瑞影私家影院

  [复制链接]
发表于 2017-3-2 14:42:20 | 显示全部楼层 |阅读模式
设计大赛
方案实施方类别: 影音设计师
地理位置: 北京
用户需求的基本描述: 在复杂的小空间里面要实现全景声影院系统、卡拉Ok系统,智能控制系统,在线网络,电视直播及游戏设备后续的便捷增设。
整体资金投入(包括设备与装修等): 16w
视听室空间信息: 别墅地下室空间,三面墙体均有洞口,空间不到24平米,尺寸分别为5200W*4570D*3450H
周边布局概括性描述: 地下室空间
信号源设备: OPPO BDP103D 网络盒子
视频设备: 爱普生TW8200
日本OS画框透声幕布
音响设备: 前级解码器 马兰仕AV8802A
后级功放Integra DTR70.1
KEF定制前置音箱
REVEL C383后部环绕音箱
JBL Array1500低音炮
娱乐设备: 马兰仕 MKS1000卡包箱
米格瑞影定制效果器
米格瑞影定制功放
雷客云十二Plus点歌套装
智能系统: C4智能控制主机
Insona智能控制面板
其它设备: 佳耐美线材
影院的构建过程、声学和光学处理及特别设计: 今天我们来看的这个影音案例,原始空间结构并不完美,偏正方形的空间里没想到有五个门窗洞口,且现场结构已经成形没有任何结构变更的余地,这在整体设计上给我们带来巨大的挑战。

满足客户的需求是阿强的动力,在现有的空间里面要融入卡拉OK、全景声影院、智能影音控制等设备的同时必须要保证建声和造型美观的平衡,即声学与美学再一次的激烈碰撞!那最终效果如何?双开入室门、两扇单开门、两扇窗户(需要遮光)分布在三面墙体上,唯有做为沙发的后墙完整,我们就让这面墙体担任绝大部分外置设备的重任。

影音室宽5200mm,长4570mm,高3450mm通过测算远离推荐的波尔围线,而在布林1/3倍频驻波统计中显示为单调递增,这在低频处理上减少些许难度。

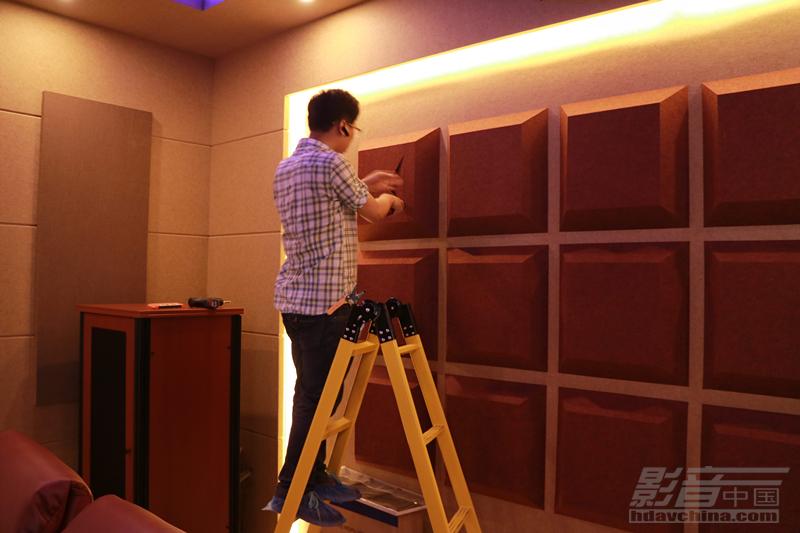

房间声学处理上我们采用吸扩结合,保证合适的混响时间的同时让声音分布更加均衡。
系统调试与设计者心得: 家庭影院多声道系统则采用最新杜比全景声7.1.2摆位结合现场选用英国KEF CI定制系列和美国Revel嵌入式音箱,辅以美国JBL极品超低音炮Array1500提供低频保障,弥补嵌入式场声器低频量感不足的缺陷。

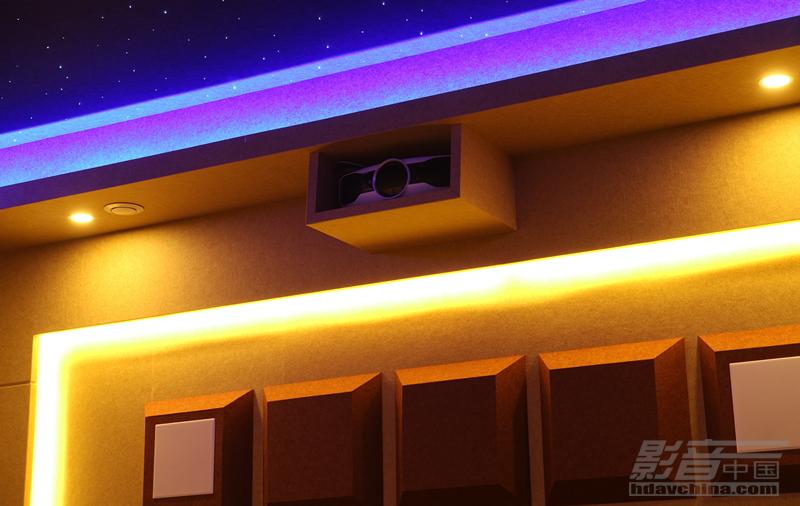

投影机采用爱普生中高端机型TW8200,这款家庭高清3D投影机拥有2400流明亮度,高达60万:1的对比度,高饱和度的色彩还原、3D画面更加流畅,让影像体验更加舒适震撼! 投影机的安装方式比较特别,我们没有采用传统的吊装方式,而是采用托盘式安装主要是因为美观和有利于投射更大的画面。注意采用这种方式的投影机散热不能是侧进出风或者是后进出风的。

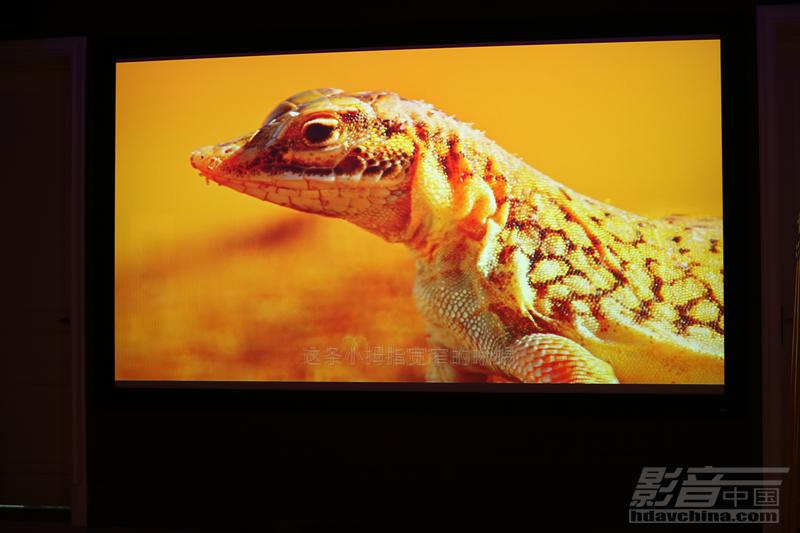

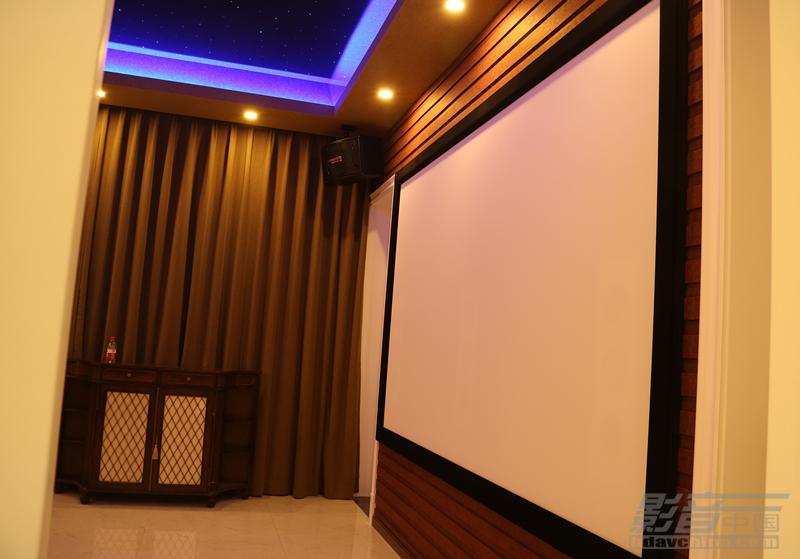

电视墙的效果,这是130英寸画框透声幕和顶角处的卡拉OK音箱,130英寸大小的画面在这个空间里面已经是极限了,左右浅色的门饰面对于影像色彩的还原会有些影响,建议朋友们在设计之初需要考虑到且和业主沟通好。

采用的是日本OS画框透声幕布,最新的4K编织透声幕料。OS幕布凭借其出色的技术工艺和准确的色彩还原幕料在高端银幕中一直占有一席之地。

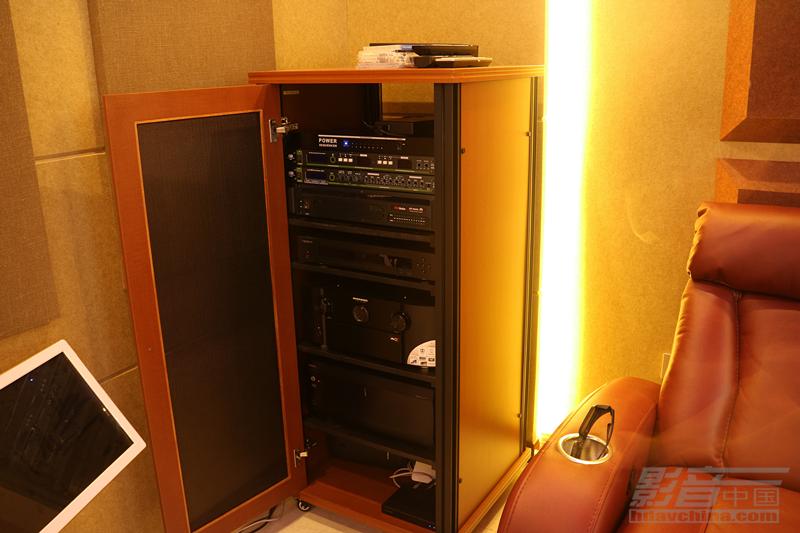

设备柜设备简单和大家说说,前级采用的是马兰士8802A、后级使用的是Integra70.1、播放器使用的是OPPO103破解版等等,第一次使用猛玛实木包皮豪华设备柜,效果很不错,和整体影音空间很搭,需要注意的是设备柜不带电源,相关配件也需要提供准备。阿强另购买了专用PDU电源。
整体风格与效果: 整个影院空间完工后达到我们设计之初的要求,简洁舒适的同时空间与各功能完美融合,各类器材精准匹配让复杂小空间的影音体验发挥极致。
花絮: -
参赛者真实姓名: 隐藏内容
联系电话: 隐藏内容
联系地址: 隐藏内容
公司名称及介绍: 北京米格瑞影科技有限公司

基本情况简介

地理位置:

北京

用户基本需求描述:

在复杂的小空间里面要实现全景声影院系统、卡拉Ok系统,智能控制系统,

在线网络,电视直播及游戏设备后续的便捷增设。

整体资金投入:

16w

视听室空间信息:

别墅地下室空间,三面墙体均有洞口,空间不到24平米,尺寸分别为5200W*4570D*3450H

周边布局概括性描述:

地下室空间

公司名称及介绍:

北京米格瑞影科技有限公司


设计师:强君明


所用器材列表

信号源设备:

OPPO BDP103D 网络盒子

视频设备:

爱普生TW8200

日本OS画框透声幕布

音频设备:

前级解码器 马兰仕AV8802A

后级功放Integra DTR70.1

KEF定制前置音箱

REVEL C383后部环绕音箱

JBL Array1500低音炮



娱乐设备:

马兰仕 MKS1000卡包箱

米格瑞影定制效果器

米格瑞影定制功放

雷客云十二Plus点歌套装

智能系统:

C4智能控制主机

Insona智能控制面板

其它设备:

佳耐美线材


声学光学处理及特别设计

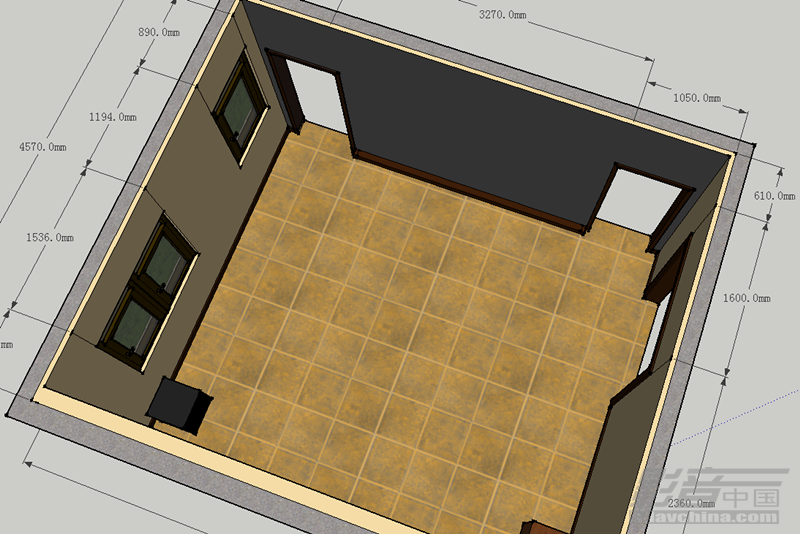

今天我们来看的这个影音案例,原始空间结构并不完美,偏正方形的空间里没想到有五个门窗洞口,且现场结构已经成形没有任何结构变更的余地,这在整体设计上给我们带来巨大的挑战。



满足客户的需求是阿强的动力,在现有的空间里面要融入卡拉OK、全景声影院、智能影音控制等设备的同时必须要保证建声和造型美观的平衡,即声学与美学再一次的激烈碰撞!那最终效果如何?双开入室门、两扇单开门、两扇窗户(需要遮光)分布在三面墙体上,唯有做为沙发的后墙完整,我们就让这面墙体担任绝大部分外置设备的重任。



影音室宽5200mm,长4570mm,高3450mm通过测算远离推荐的波尔围线,而在布林1/3倍频驻波统计中显示为单调递增,这在低频处理上减少些许难度。



房间声学处理上我们采用吸扩结合,保证合适的混响时间的同时让声音分布更加均衡。



系统调试与设计者心得

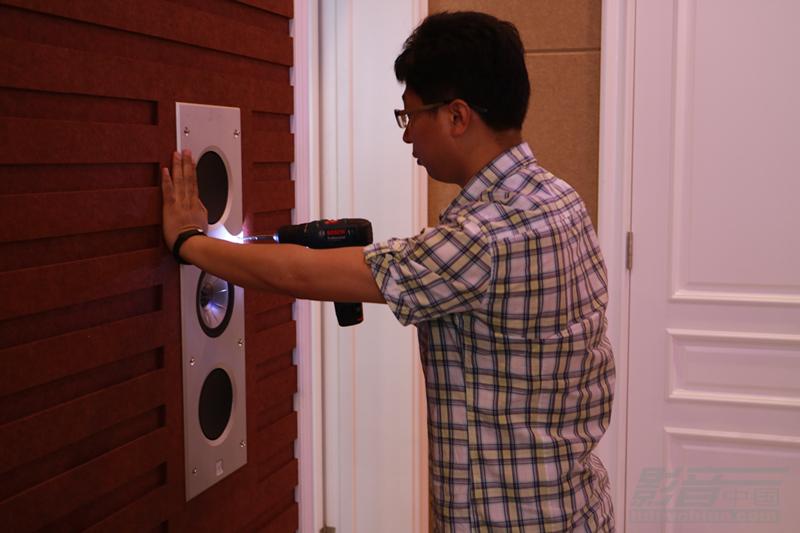

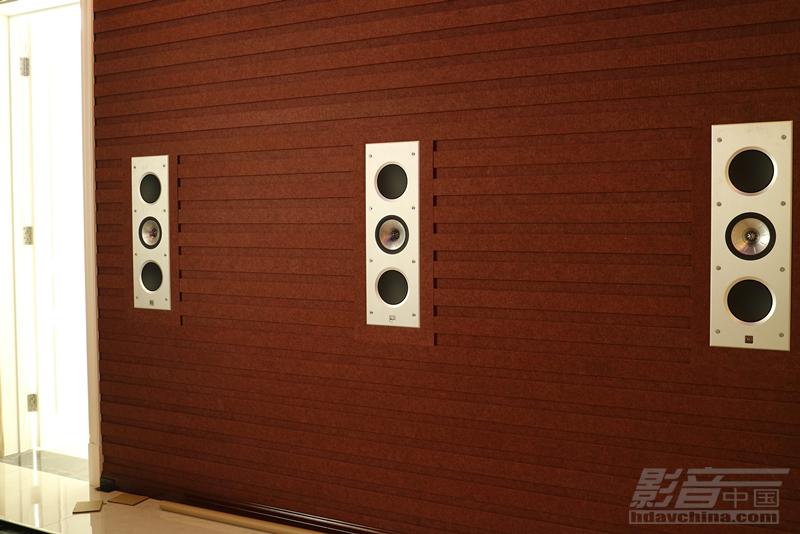

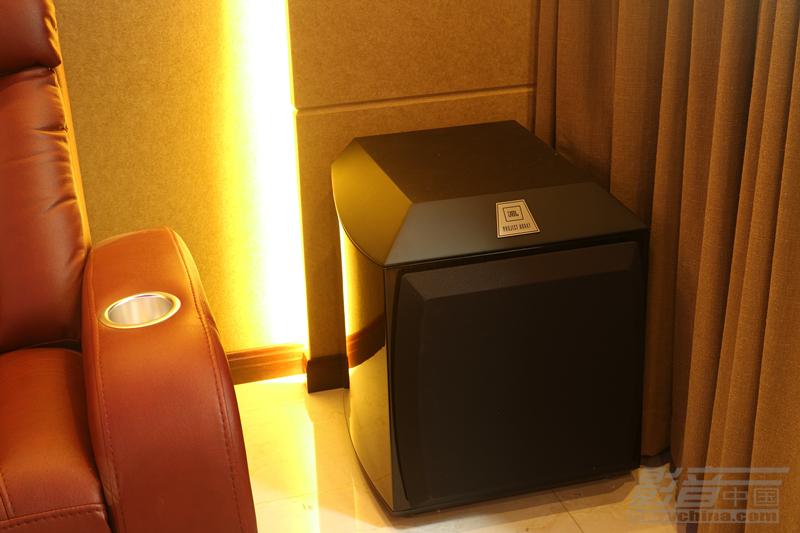

家庭影院多声道系统则采用最新杜比全景声7.1.2摆位结合现场选用英国KEF CI定制系列和美国Revel嵌入式音箱,辅以美国JBL极品超低音炮Array1500提供低频保障,弥补嵌入式场声器低频量感不足的缺陷。

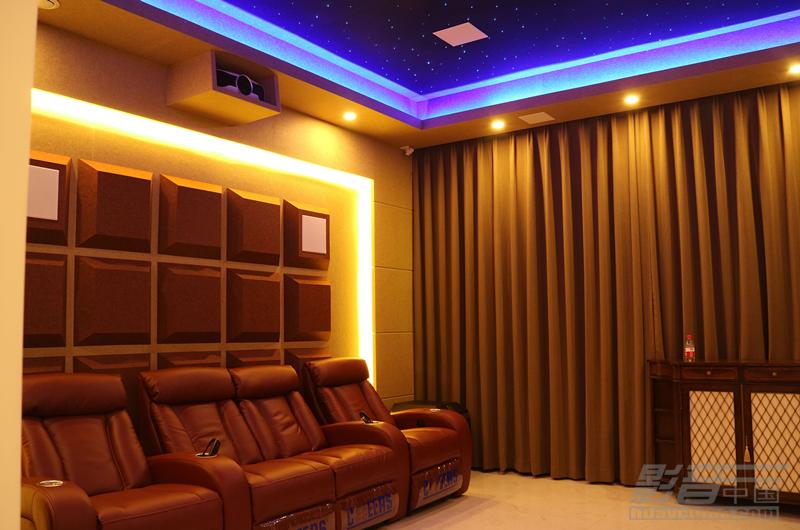

投影机采用爱普生中高端机型TW8200,这款家庭高清3D投影机拥有2400流明亮度,高达60万:1的对比度,高饱和度的色彩还原、3D画面更加流畅,让影像体验更加舒适震撼! 投影机的安装方式比较特别,我们没有采用传统的吊装方式,而是采用托盘式安装主要是因为美观和有利于投射更大的画面。注意采用这种方式的投影机散热不能是侧进出风或者是后进出风的。



电视墙的效果,这是130英寸画框透声幕和顶角处的卡拉OK音箱,130英寸大小的画面在这个空间里面已经是极限了,左右浅色的门饰面对于影像色彩的还原会有些影响,建议朋友们在设计之初需要考虑到且和业主沟通好。

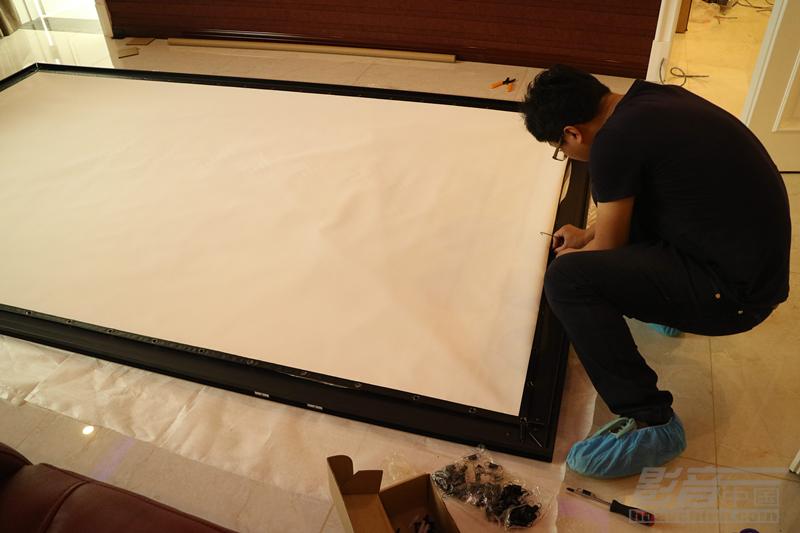

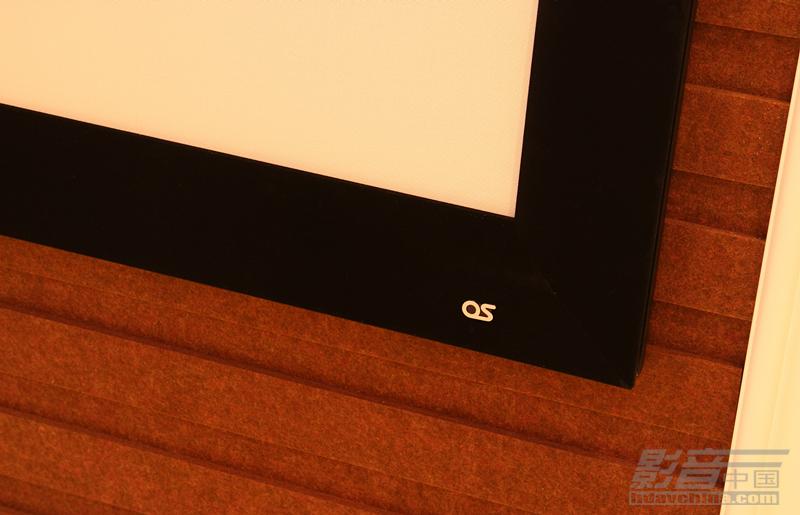

采用的是日本OS画框透声幕布,最新的4K编织透声幕料。OS幕布凭借其出色的技术工艺和准确的色彩还原幕料在高端银幕中一直占有一席之地。

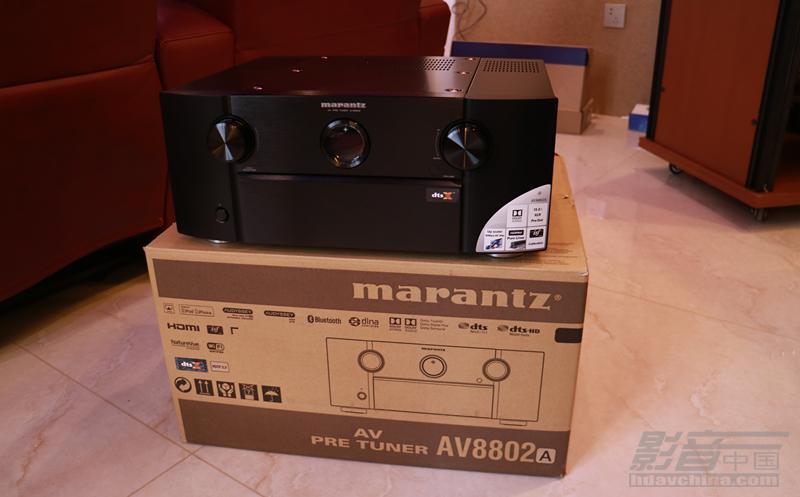

设备柜设备简单和大家说说,前级采用的是马兰士8802A、后级使用的是Integra70.1、播放器使用的是OPPO103破解版等等,第一次使用猛玛实木包皮豪华设备柜,效果很不错,和整体影音空间很搭,需要注意的是设备柜不带电源,相关配件也需要提供准备。阿强另购买了专用PDU电源。



整体风格与效果

整个影院空间完工后达到我们设计之初的要求,简洁舒适的同时空间与各功能完美融合,各类器材精准匹配让复杂小空间的影音体验发挥极致。
